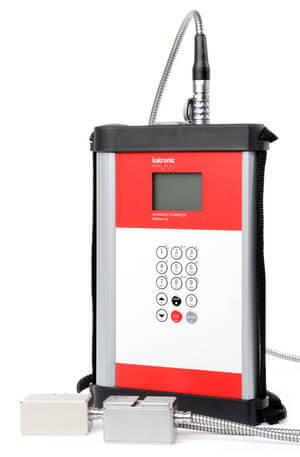

KATflow 230
Medidor de flujo ultrasónico avanzado

Potente. Práctico. Portátil.

A la par que cómodamente portable y fácil de utilizar, el KATflow 230 ofrece un alto nivel de especificación para situaciones con las características más exigentes. Este medidor de flujo posee dos canales de medición, lo cual permite monitorizar dos tuberías simultáneamente o mejorar la exactitud en condiciones difíciles. El KATflow 230 puede ser suministrado en una gran variedad de configuraciones para satisfacer los requisitos de las más diversas aplicaciones.

Diámetros de tubería 10 – 6500 mm
Portátil
Duración de batería 24 h
Almacenamiento interno de datos
Medición de espesores de tubería
Medición de calor

Las salidas a proceso como relé, 4-20 mA y colector abierto con las que cuenta el KATflow 230, permiten usarlo como reemplazo temporal de los medidores de flujo instalados en la tubería, cuando estos requirieran nueva calibración. Aún más allá, la inclusión de entradas de temperatura PT100 habilita este instrumento también para proporcionar datos del flujo con compesación de temperatura, o puramente mediciones de energía. Estas funcionalidades puede ser aún expandidas usando características de este medidor, como la posibilidad de realizar mediciones de calor a doble canal o integrar conexiones alternativas de salida como el Modbus.

Características principales

  • Configurable con numerosas conexiones de entrada y salida para flexibilidad adicional
  • Entradas PT100 para mediciones de cantidad de calor (energía)
  • Gran capacidad de almacenamiento de hasta 100 000 registros de datos y software para su muestreo y transferencia
  • Sensores, cables y conectores de acero inoxidable como estándar
  • Elección entre tres posibles maletas de transporte incluyendo la versión especial con IP 67

  • Adicionalmente disponible, sondas para medición de espesores de pared de tubería, en versiones estándar y para altas temperaturas

Especificaciones

  • Diámetros de tubería de 10 mm a 6500 mm
  • Rango de temperaturas para los sensores -30 °C a +250 °C (-22 °F a +482 °F)
  • Robusta carcasa IP 65 de aluminio
  • Pantalla LCD de tres líneas de selección y teclado completo
  • Funcionamiento continuo de hasta 24 horas mediante cartucho de baterías para fácil reemplazo

  • Monitorización de dos flujos con posibilidad de cálculos de suma, diferencia, promedio y máximos

APLICACIONES

Servicios en edificios

Medidas de calor con uno o dos canales de medición

Monitorización de la eficiencia de intercambiadores de calor

Ensayo e inspección en bombas

Transporte y tratamiento de agua

Mediciones de aguas potables y efluentes

Mediciones a doble canal para incrementar la exactitud en tuberías de gran tamaño

Monitorización de lodos

Manufactura y proceso

Mediciones en aceites hidráulicos

Medidas de consumos de combustibles

Mediciones de flujos de pintura

Generación de energía

Medidas en circuitos de refrigeración

Verificación de las entradas principales de agua

Monitorización de ciclos de cogeneración, “Combined Heat and power (CHP)”

Marina y astilleros

Mediciones de aceites combustibles pesados

Balances en sistemas de calefacción

Monitorización de entradas de agua marina

Industrias generales

Pruebas de sistemas de limpieza, “Clean in process system (CIP)”

Verificación del funcionamiento de medidores de flujo montados en línea en la tubería

Reemplazo temporal de medidores de flujo montados en línea en la tubería
