Ультразвуковое измерение газа

Как работает измерение расхода газов?

При разработке неинвазивной системы для измерения газообразных веществ нам были важны две цели: обеспечение точных  и надежных измерений расхода для приложений, выходящих за пределы возможностей измерительных приборов. Поэтому новый метод позволяет проводить измерения расхода газа не только при высоком, но а также в атмосферных условиях, и в стальных трубах, что до недавнего времени казалось невозможным.

Новый газовый расходомер обладает проверенными характеристиками серии KATflow-прочная конструкция, простота использования и высококачественные датчики, но при этом имеет совершенно новое ультразвуковое оборудование, которое расширяет границы возможного.

Диаметр труб от 25 до 1500 мм
Измерения с компенсацией давления
Степень защиты оболочки IP 66
От аммиака до ксенона
ATEX - сертификация
Работа от сети

В дополнение к расширению ультразвуковой технологии, мы также стремимся к инновационному подходу к сенсорной технологии. При помощи минимального количества датчиков можно выполнять измерения поперечных и нормальных волн, охватывая широкий спектр применений и избегая ненужных сложностей или неправильного применения.

Оборудование нового поколения может измерять различные типы газов на трубопроводах диаметром до 1500 мм с расходом от 0,1 до 75 м/с,  с содержанием влажности до 5%. С выпуском нового расходомера для газов, Katronic не только входит в новую область измерительных технологий, но и выводит на рынок мощный и уникальный во всем мире продукт.

Технология датчиков

  • Инновационная конструкция датчика обеспечивает большой рабочий диапазон
  • Небольшое количество датчиков разного типа позволяет избежать ненужной сложности и неправильного использования
  • Доступны датчики с возбуждением поперечной волны и упругой волны Лэмба
  • Дополнительный защитный кожух для монтажной рельсы датчика из нержавеющей стали
  • Простая установка и ввод в эксплуатацию датчиков

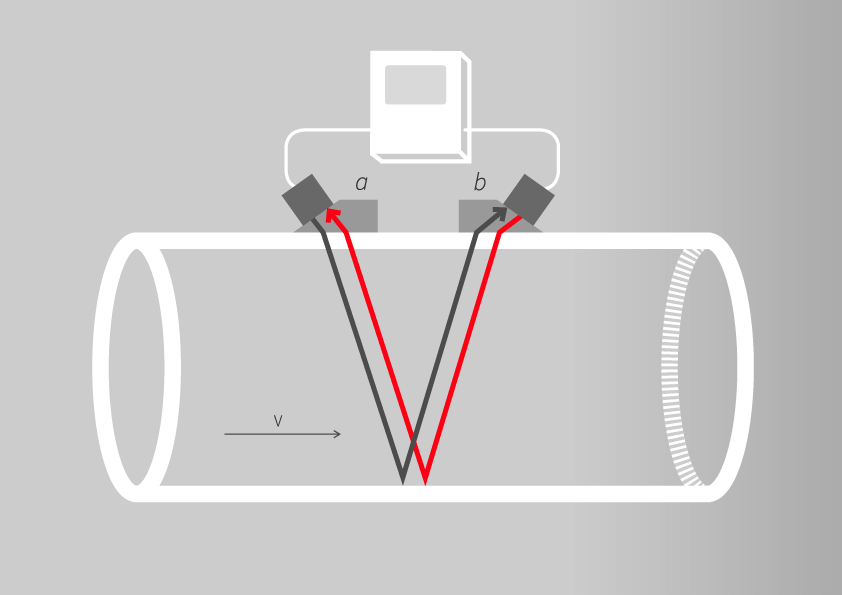

Технология измерения поперечных волн

Измерение потока жидкости основано на технологии волны сдвига. Поперечные волны проходят через трубу и среду непосредственно в направлении потока и против него. Из-за высоких поглощающих свойств газовых сред измерение расхода газов сложнее, нежели жидкостей, поэтому времяпролетный метод измерения скорости потока с датчиками С-волны могут использоваться только для газопроводов высоким давлением.

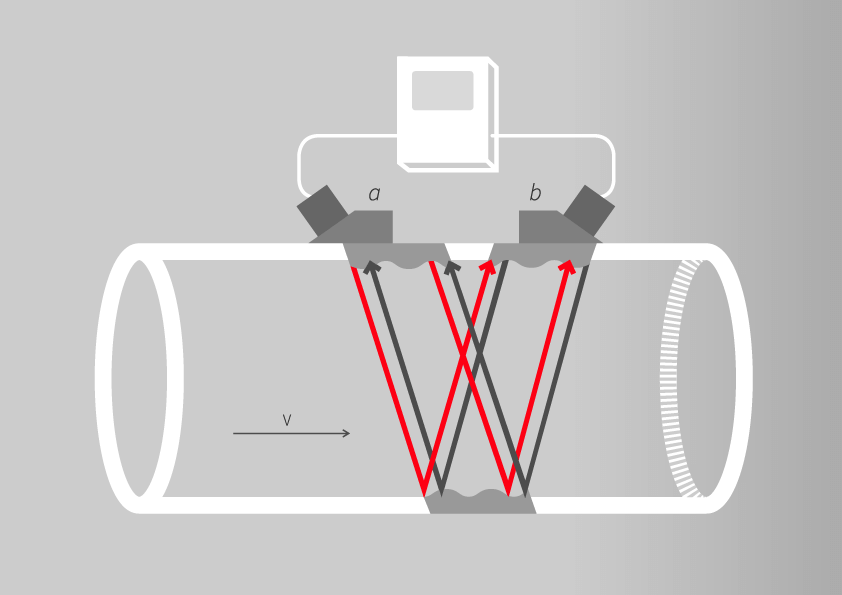

Технология измерения нормальных волн т. н. волн Лэмба

Для успешного измерения при низком давлении Katronic использует альтернативные Лэмба-датчики. При этом методе ультразвуковые сигналы в трубопроводе умножаются на резонансной частоте от стенки  и материала трубки, благодаря чему сам трубопровод становится и передатчиком, и приемником. Благодаря этому достигается более высокая амплитуда принимаемого сигнала и компенсируется его ослабление. Активная область передачи стены трубы кратна длине  преобразователя, что приводит к более сильному распространению сигнала. В результате этого расходомер для газа может лучше адаптироваться к изменениям температуры, давления и состава газа во время работы — и измерения могут быть сделаны в более широком диапазоне применений.

Преимущества

  • Бесконтактное и точное внешнее измерение
  • Установка не требующая остановки процесса или врезки в трубопровод
  • Простая и быстрая установка без ограничений материала трубопровода
  • Без риска утечки или потери давления
  • Значительная экономия
  • Большой диапазон измерений
