Eingriffsfreie Messung von Injektionswasser in Ecuador

Die nichtinvasiven Clamp-on-Durchflussmesser von Katronic wurden kürzlich in Ecuador zur Messung von eingepresstem Wasser (Injektionswasser) in einer Ölquelle von Orion Oil eingesetzt, einem der führenden Ölproduzenten in Afrika und Lateinamerika

Katronics Vertriebspartner Directmarket stellte Orion Oil einen KATflow 100-Ultraschalldurchflussmesser zur Verfügung, um unter hohen Fließgeschwindigkeiten und hohem Druck den Durchfluss einer salzhaltigen wässrigen Lösung messen zu können, ohne dass Modifikationen an der Rohrleitung vorgenommen werden mussten.

Bei der tertiären Erdölförderung (EOR = Enhanced Oil Recovery) werden weitere Mengen an Rohöl aus den Lagerstätten gewonnen, die über die Primär- und Sekundärförderung hinausgehen. Verschiedene Verfahren kommen dabei zum Einsatz. Bei dem so genannten Wasserfluten beispielsweise werden wässrige Lösungen unter hohem Druck in das Gestein gepresst. Wird das Injektionswasser zusätzlich z. B. mit Polymeren verdickt, entsteht eine hochviskose Lösung, wodurch sich das Öl besser von Feststoffen löst und die Mobilität positiv beeinflusst wird (Polymerfluten). Das Injektionswasser ist korrosiv und die Integrität des Systems muss jederzeit gewährleistet sein. So war ein Clamp-on-Durchflussmesser die naheliegende Lösung, um die Menge des eingepumpten Wassers zu bestimmen.

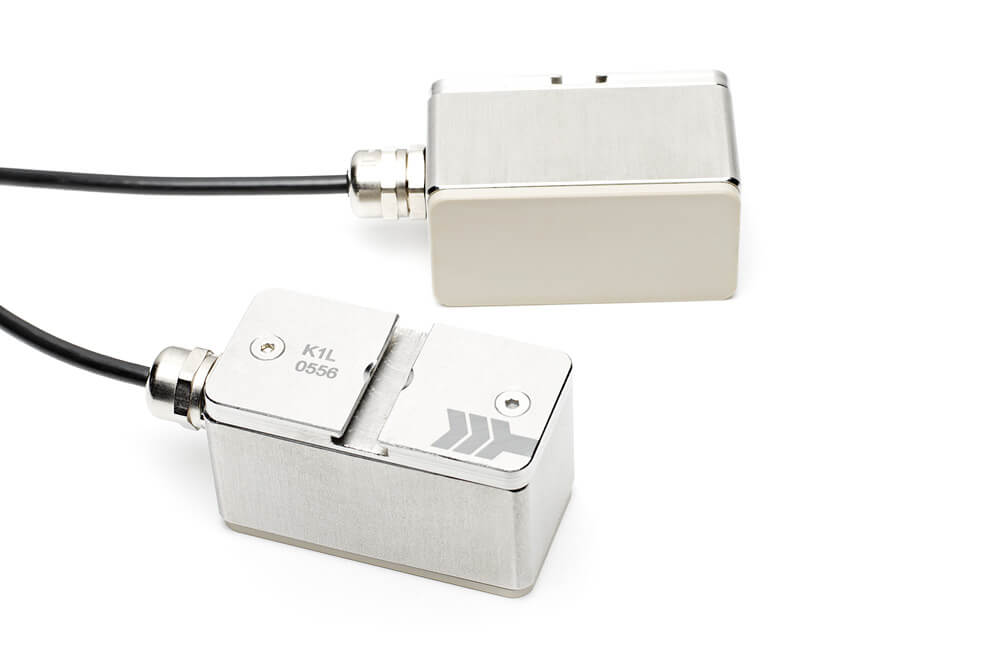

Katronic gewann den Wettbewerb und erhielt den Auftrag für das Projekt aufgrund seines rentablen Angebotes und der einfachen, intuitiven Geräteeinrichtung sowie des Menüs in spanischer Sprache. Der für die Festinstallation vorgesehene KATflow 100 wurde mit K1L-Sensoren geliefert, welche an einem Rohr von 150 mm Durchmesser (6 Zoll) mit einer Durchflussrate von 18000 hl befestigt wurden (15000 Barrel). Zur besseren Prozesskontrolle hat Directmarket Orion Oil zusätzlich mit einem portablen, batteriebetriebenen KATflow 200 ausgestattet.
